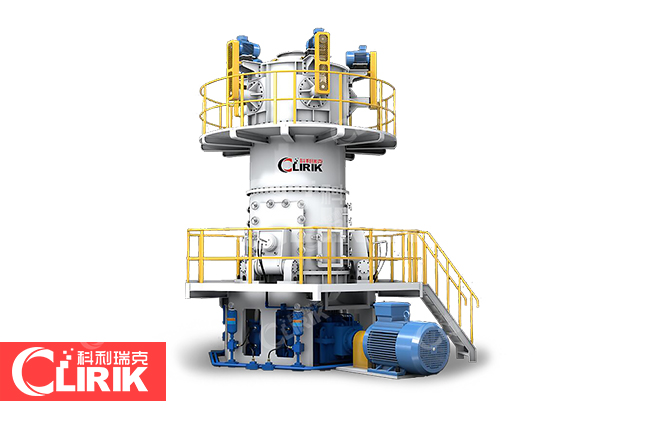

超细立式磨粉机
产品简介:
随着社会经济的快速前进,在超细粉加工领域,面对越来越多的超细粉应用要求,传统的超细粉加工设备因普遍产能低的特点,已很难满足市场需求。低产能严重制约了现代超细粉加工企业的发展,针对目前市场需求,上海科利瑞克结合多年磨粉机生产经验,引进台湾和德国超细立磨技术,设计开发出一款集磨粉、分级、输送、二次选粉、成品包装于一体的新型超细粉磨设备—CLUM系列超细立式磨粉机,产品细度可达到400-3000目,突破了超细粉加工产能低的瓶颈,经过5年磨砺,科利瑞克超细立磨在全球已建成30条超细粉生产线。
CLUM系列超细立式磨粉机,可广泛应用于化工、冶金、非金属矿等行业,尤其在白色非金属矿的超细粉磨加工领域,有着出色表现,可为造纸、涂料、塑料、橡胶、PVC、油墨等行业提供高品质的填料和添加剂。可广泛应用于方解石、大理石、石灰石、白云石、重晶石、滑石、高岭土、白云石、硅灰石、石膏、长石、叶腊石等非金属矿的大规模超细干粉加工。
工作原理
主机电机通过减速机带动碾盘转动,同时高压风机生产的气流从风口进入主机,物料经喂料螺旋送入立磨主机内落入碾盘中央,在离心机的作用下,物料从碾盘中央向四周散开,经过碾盘上的辊道区域时,受到辊压力,大块物料被直接压碎,小颗粒物受压后再进行粒见研磨起到进一步粉碎作用,直至成粉。成粉后的物料继续向碾盘边缘移动,直到被进风口的强气流带走,气流中的物料经过上部选粉机时,在高速旋转的叶轮产生的离心力作用下,粗颗粒重新落入碾盘碾磨,合格粉体随气流穿过选粉系统后被除尘器收集,即为成品。
技术参数
型号 项目 | CLUM1425 | CLUM1632 | CLUM1736 |
---|---|---|---|
转盘直径(mm) Plate Diameters (mm) | 1400 | 1600 | 1700 |
磨轮数量(个) Number of rollers ( pieces) | 3 | 3 | 3 |
分级叶轮数量(个) Number of cassifier (pices) | 6 | 6 | 8 |
分级机功率( Kw) Power of classifier (Kw) | 6x15 | 6x22 | 8x22 |
主机功率(Kw) Main unit power (Kw) | 220-250 | 315-355 | 355-410 |
风机功率(Kw) Blower power (Kw) | 180-200 | 250-280 | 325-355 |
入磨物料粒度( mm) Feed size (mm) | <10mm | <10mm | <10mm |
入磨物料水分 Moisture of feeding material | <3% | <3% | <3% |
小于2 μ m=30%产量(th) Lssthan2 μ m=30%output (th) | 9-12 | 12-16 | 14-18 |
小于2 μ m=45%产量(th) Less than2 μ m=45%output (th) | 5.5-7.5 | 7-9 | 10-12 |
小于2 μ m=60%产量(Uh) Less than2 μ m=60%output (th) | 3-4 | / | / |
原料:以生产方解石为例
Material: based on calcite Malvern3000 instruments
粒径分布;以英国MALVERN公司的MALVERN3000雷射绕射粒径分析仪测定
Paricio size ditriutin: measured by miro laser dfractio particle size analyzer in British
